一、应用要求
广州某空压机厂家生产螺杆式空压机，需要空压机的主机由变频器控制，风机也通过变频器控制，且控制系统集于一体，同时将原有外围的控制系统省掉(包括开关电源，变压器，接触器等)，达到系统接线简单，调试简单的需求。
厂家理念 VS SK200

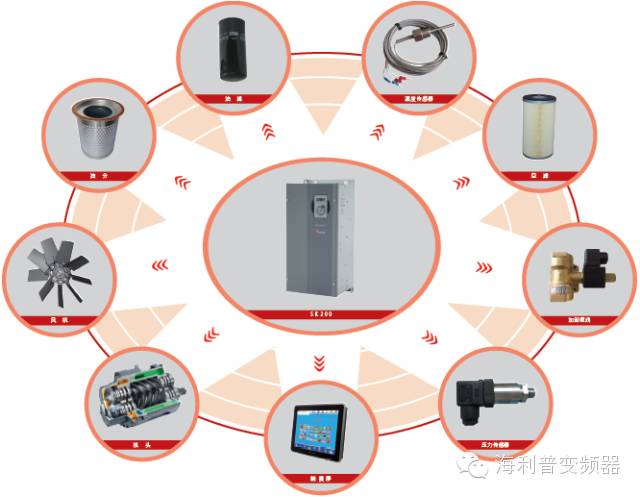

海利普HLP-SK200系列产品具有安装接线方便，调试简单的特点，同时内部集成了空压机整个的电气控制低压器件（220V电源供给，24V电源供给）；
将主机变频和风机变频集成于一体，同时提供多路模拟量端子，支持空压机压力和温度的反馈信号；
提供六组开关量DI端子，可自定义急停、PTC、油分油滤堵塞等检测功能。

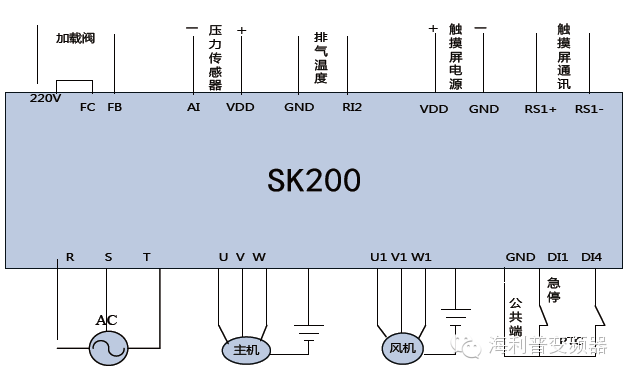

二、系统接线图
·FB/FC继电器可控制220V加载阀；
·RI2/GND为温度传感器接口；
·DI1/DI4为开关量信号，分别定义为急停、PTC(仅DI4)；
·AI/VDD为压力传感器接口，RI2/GND为温度传感器接口；
·RS1+/RS1-为触摸屏通讯端口；
·VDD/GND可给触摸屏提供24V电源；
·空压机电源接入R/S/T，主电机电源接入U/V/W，风机电源接入U1/V1/W1；
三、调试案例及参数
3.1 现场设备说明电机为先川同步电机，额定功率37KW，额定频率200Hz，额定电压380V，额定电流68.5A，额定转矩118N.m，最高转速3000rpm，电机极数8极，服务系数1.15。加卸载通过电磁阀控制，同时需要有急停，PTC保护功能。
3.2 提供的控制系统方案：一台 HLP-SK200 37Kw 变频器一块7寸的彩色触摸屏（内置海利普一体机控制软件）
3.3 现场调试步骤
a.按照系统接线图正确的接入，在电源和通讯线时注意区分正负；
b.当我们确认接线无误后给系统通电，触摸屏进入待机画面，此时画面会提示变频器的通讯连接情况，点击任何部位进入触摸屏主界面；

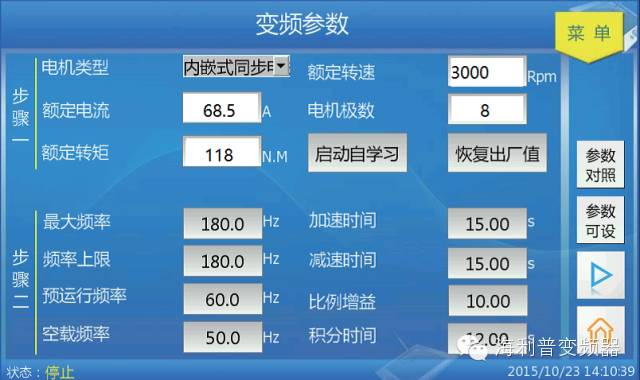

c.触摸屏主界面上方点击变频参数进入变频参数调试界面，如下图：
d.按照步骤一，输入电机参数，点击【启动自学习】，变频进入对电机的自学习，界面会提示学习成功；
e.按照步骤二，调整相关的参数；
f.确认风机的方向是否正确（维护参数子界面）；
g.主界面正常启动；
四、案例总结
HLP-SK200产品实现了客户原始的想法，省去了原有老系统的供电设备，并做到接线简单，调试简单，真正满足了客户的需求。之后我们提供了简单的调试指南，方便客户后期做批量生产。
